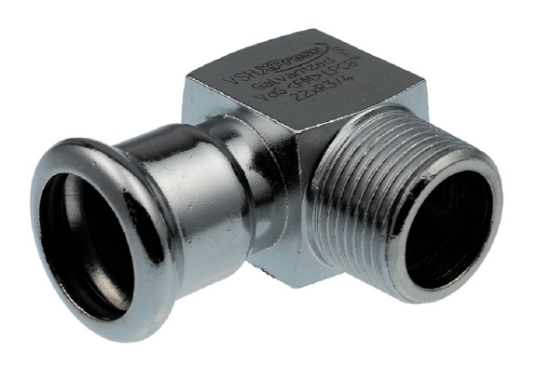

BR-C1428/ELF VINKEL UTV 18XR15

VSH XPress EFZ 90° utv 18xR15

Tillverkare: Aalberts Integrated Piping Systems B.V.

Lagerstatus: I lager

Rörpojkarna i Västra Frölunda
Rörpojkarna i Gårda

Artikelnr: 1551685

Rabattgrupp: 020058

Produktinformation
Specifikation

VSH XPress C1428 Vinkel 90° 18xR15, muff x utvändig gänga i elförzinkat stål. Följande användningsområden:

Attributnamn	Attributvärde
Översikt
Färg	zink
Land	NL
Dimension	18mm x R15 x 90°
Dimension	pressfog värme/kyla
Material	stål, RSt 34-2, O-ring EPDM
ProductTypeName	Vinkelövergång
Enhet	ST
Varumärke	VSH Xpress
ETIM Specifikation
Material anslutning 1	Stål
Materialkvalitet anslutning 1
Ytskydd anslutning 1
Material anslutning 2	Stål
Materialkvalitet anslutning 2
Ytskydd anslutning 2
Form	Böj
Böjningsvinkel	90 °
Förminskning	Nej
Excentrisk	Nej
Dimension anslutning 1	DN 15
Utvändig rördiameter anslutning 1	18 mm
Anslutning 1	Pressmuff
Pressprofil anslutning 1	M
Dimension anslutning 2	Ansl. 15 (1/2")
Utvändig rördiameter anslutning 2	21,3 mm
Anslutning 2	Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1)
Tryckklass fläns	PN 16
Material tätning	EPDM (etenpropengummi)
Med invändigt stopp (stoppkant)	Ja
Längd	53 mm
Längd anslutning 1	41,5 mm
Bygglängd anslutning 1 (Z1)	21,5 mm
Bygglängd anslutning 2 (Z2)	28 mm
Medietemperatur (kontinuerlig)	-35 - 135 °C
Max. arbetstryck vid 20°C (PN)	16 bar
Med packningar	Nej
Med luftningsventil/avluftare	Nej
FM-märkt	Nej
LPCB-märkt	Nej
ULC-märkt	Nej
UL-märkt	Nej
Modell/Utförande	1-delad
Systembunden	Ja
Godstjocklek anslutning 1	1,5 mm
Huvudsaklig färg rördel	Grå
Dragfast	Ja
Längd anslutning 2	28 mm
Med termisk isolering	Nej
Med skyddslock/-plugg	Nej
Med anslutningsindikering	Nej
Med avtappning	Nej
DIN-CERTCO-certifikat	Nej
VdS-märkt	Nej
Med godkännande för TÜV	Nej
DVGW-kvalitetmärke för gas	Nej
DVGW-kvalitetmärke för vatten	Nej
Certifierad enligt NF 545	Nej
KIWA-certifierad [NL]	Nej
QA-märkt gas	Nej
KOMO-certifierad	Nej
Typgodkänd enligt BBR/EKS	Nej
Länkar
Monteringsanvisning	https://www.rskdatabasen.se/infodocs/MONT/MONT_1083_1454000.pdf
Byggvarudeklaration	https://www.rskdatabasen.se/infodocs/BVD/BVD_560_1551600.pdf
Certifikat	https://www.rskdatabasen.se/infodocs/TYPG/TYPG_560_1550777.pdf
Film	https://youtu.be/HChzBqX4Phw
Manual
Produktlänk
Miljövarudeklaration (EPD)	https://www.rskdatabasen.se/infodocs/EPD/EPD_1083_1551682.pdf
Sortimentskatalog	https://www.rskdatabasen.se/infodocs/SKAT/SKAT_1083_1189616.pdf
AMA-text	https://www.rskdatabasen.se/infodocs/AMATEXT/AMATEXT_1083_1546891.pdf
