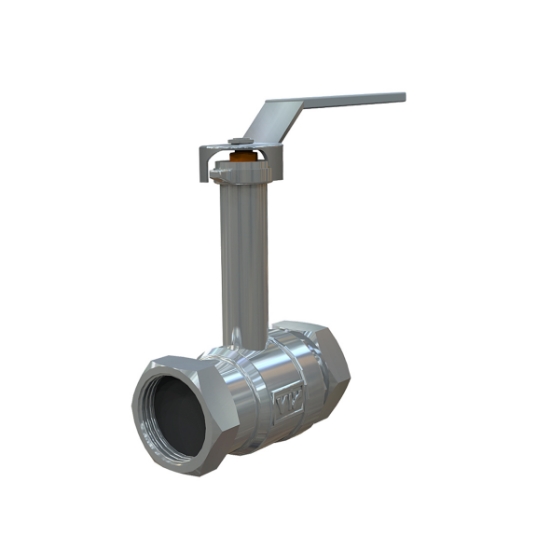

KULVENTIL AT 3601-40

40 KULVENTIL AL 3601 AJELONG

Lagerstatus: I lager

Rörpojkarna i Västra Frölunda
Rörpojkarna i Gårda

Artikelnr: 4513479

Rabattgrupp: 080180

Produktinformation
Specifikation

Kulventiler med fullt genomlopp, invändig gänga och hög hals. Tillverkade i förkromad mässing med stålhandtag, packning i grafoil och förkromad mässingskula. Dimensionsområde: DN10 – DN50. Tryckklass: PN25 upp till max +110 °C. Temperaturområde vatten: PN25: 0 °C – +110 °C, PN16: 0 °C – +150 °C. Temperaturområde luft: PN20: -10 °C – +110 °C, PN16: -10 °C – +150 °C. Får användas för grupp 2, enligt AFS 2016:1, föreskriften för tryckbärande anordningar. Kulventiler inom dimension DN40 – DN50 är CE-märkta enligt PED 2014/68/EU.

Attributnamn	Attributvärde
Översikt
Dimension	G40
Material	mässing
ProductTypeName	Kulventil
Enhet	ST
Varumärke	Altech
Land	SE
ETIM Specifikation
Material hus/kapsling/stomme	Mässing
Materialkvalitet	Mässing CuZn40Pb2 (CW617N)
Ytskydd hus/kapsling/stomme	Förkromad
Material kultätning	PTFE (polytetrafluoreten)
Material kula	Mässing
Ytskydd kula	Förkromad
Material spindel	Mässing
Material spindeltätning, primär	Grafit
Dimension anslutning 1	Ansl. 40 (1 1/2")
Dimension anslutning 2	Ansl. 40 (1 1/2")
Tryckklass	PN 25
Modell/Utförande	Rak
Medietemperatur (kontinuerlig)	0 - 110 °C
Manövrering	Handtag/Spak
Fullt genomlopp	Ja
Kvs-värde	125,3
Anslutning 1	Invändig gänga G, cylindrisk (ISO 228-1)
Anslutning 2	Invändig gänga G, cylindrisk (ISO 228-1)
Handtagshöjd	132 mm
Länkar
Monteringsanvisning	https://www.rskdatabasen.se/infodocs/MONT/MONT_212_4513538.pdf
Produktblad	https://www.rskdatabasen.se/infodocs/PROD/PROD_212_4513538.pdf
Prestandadeklaration (DOP)	https://www.rskdatabasen.se/infodocs/CEDKL/CEDKL_212_4502406.pdf
InstallationsBVD
AMA-text	https://www.rskdatabasen.se/infodocs/AMATEXT/AMATEXT_212_4513420.pdf
Reservdelslista	https://www.rskdatabasen.se/infodocs/SPARE/SPARE_212_4500817.pdf
Miljövarudeklaration (EPD)	https://www.rskdatabasen.se/infodocs/EPD/EPD_212_4501234.pdf
