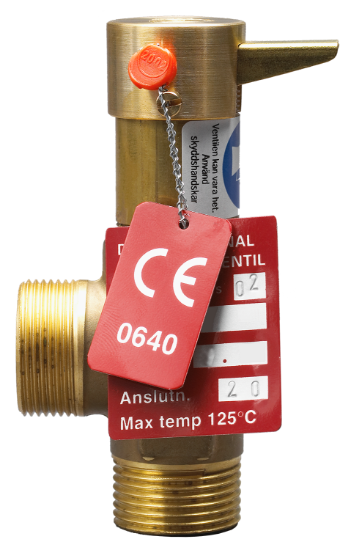

15 SÄKERHETSV. DURGO-GT 9 BAR

SV77 G15/CU22 0,90MPa
Tillverkare: Durgo AB
Lagerstatus: I lager
  • Rörpojkarna i Västra Frölunda
  • Rörpojkarna i Gårda
Artikelnr: 5001847
Rabattgrupp: 090260
Durgo säkerhetsventil typ SV-77 (GT-77) i mässing är mjukstängande och kan användas i anläggningar med bland annat vatten och olja. Ventilhus, nippel och kägla i avzinkningshärdig mässing, packningsmaterial i fluorgummi (FPM/FKM) alternativt EPDM. Durgos säkerhetsventiler är klassade som kategori 4 ventil och är CE-märkt i enlighet med AFS 2016:1; Tryckbärande anordningar (PED 2014/68/EU). Säkerhetsventil SV-77 (GT-77) är tillgänglig i DN15 och DN20 med valfritt tryck inom 1,0 tom 10,0bar. Max/min.temp. 125°C/-30°C. Sm standard levereras ventilen med klämring på utloppet men finns även med utvändigt gängat utlopp.
AttributnamnAttributvärde
Översikt
Färgmässing
LandSE
DimensionG15 / 22mm
Dimensionmjuktätande tryckavsäkring
Materialmässing/FKM-tätningar
ProductTypeNameSäkerhetsventil
EnhetST
ETIM Specifikation
Modell/Utförande
Material hus/kapsling/stommeMässing
MaterialkvalitetMässing avzinkningshärdig (DZR)
Anslutning 1Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension anslutning 1Ansl. 15 (1/2")
Anslutning 2Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension anslutning 2Ansl. 20 (3/4")
TryckklassPN 20
Max. arbetstryck vid 20°C (PN)20 bar
Medietemperatur (kontinuerlig)-30 - 125 °C
YtskyddObehandlad
BälgtätningNej
TätningFPM/FKM (fluorgummi)
Överflödestryck0,5 - 20 bar
Lämplig för kontinuerlig driftJa
Lämplig för värmeJa
Lämplig för kylaJa
Lämplig för solvärmeJa
Lämplig för tappvarmvattenJa
Längd anslutning 139 mm
Bygglängd anslutning 1 (Z1)28 mm
Längd anslutning 242 mm
Bygglängd anslutning 2 (Z2)29,5 mm
Höjd107 mm
Enhetsvinkel90 °
Spindelvinkel180 °
Länkar
Byggvarudeklarationhttps://www.rskdatabasen.se/infodocs/BVD/bvd_21_5001219_gruppfil.pdf
Drift & Skötselhttps://www.rskdatabasen.se/infodocs/DOS/DOS_21_5001219.pdf
Produktbladhttps://www.rskdatabasen.se/infodocs/PROD/PROD_21_5000807.pdf
Certifikathttps://www.rskdatabasen.se/infodocs/TYPG/TYPG_21_5001219.pdf
REACH-informationsbladhttps://www.rskdatabasen.se/infodocs/REACH/REACH_21_4311338.pdf
InstallationsBVDhttps://www.rskdatabasen.se/infodocs/IBVD/iBVD 5560195314-00005 v1.pdf
